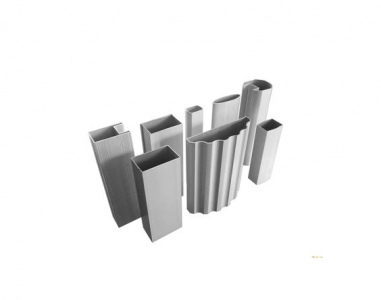

鋁型材因為熱脹冷縮，出料后，其規格會比模具規格小約1絲米=10忽米。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。方管、圓管，新模來了先測壁厚均勻否，再看工作帶平否，才干開端利用或修。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。 1、快了（鼓起來）：堵快的處所或者磨慢的處所，在工作帶快的那邊進料方向磨導口（減慢），工作帶慢的那邊出料方向磨導口或把工作帶變窄（加快）； 2、慢了（凹進去，也有慢鼓）：磨慢的處所或者堵快的處所，同上反方向（實心與空心在同一鋁型材上呈現，實心比空心出料開端要慢，后來就跟上了）； 3、料頭不快，后來快為假快：工作帶不平，往讓它慢的方向磨，讓它工作帶平； 4、料頭不慢，后來慢為假慢：工作帶不平，往讓它快的方向磨，讓它工作帶平； 5、帶齒的扭曲：往它扭曲的方向反方向磨（因為你往哪個方向磨，它就會往哪個方向扭）； 6、帶凹槽槽小了、大了：把凹槽鄰近的工作帶側面磨個儲料洞，反之堵該地區四周； 7、型材有劃痕：新模氮化試模后拋光前先導口，棒不好，工作帶有垃圾； 8、鋁合金型材有筋：模具工作帶開裂，沖掉，有渺小劃痕解決辦法返廠維修，用磨針在工作帶劃痕四周左右平磨，讓它微凹； 9、壁厚不均勻：敲上模壁厚薄的那邊，磨壁厚厚的那邊； 10、散熱器跟類似散熱器牙慢了、快了：慢了在牙頂上鄰近開儲料洞、快了就堵； 11、帶螺絲孔及差未幾同類的小孔慢了、快了：開導流板孔，拋光小孔工作帶、堵導流孔。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。

鋁型材品質一方面來源于其自身原資料所含有鋁元素高低，一方面則來源于其生產進程中的技巧把持，但不管是什么鋁型材都必須要重視一個時效工藝，即在生產進程中的每一環節都有一個時效性的把持。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。 鋁型材生產進程中的時效工藝： 1、個別幕墻型材、個別門窗型材、產業型材、必須同在一個時效爐時效，爐內溫度把持在195℃±5℃范疇內，達到溫度后保溫3小時出爐，出爐后破即開風機吹風20分鐘冷卻，質檢員考試硬度。 2、隔熱幕墻型材、隔熱點窗型材，必須同在一個時效爐時效，爐內溫度把持在180℃±3℃范疇內，達到溫度后保溫3小時出爐，出爐后破即開風機吹風20分鐘冷卻，質檢員考試硬度。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。 3、若時效隔熱型材不滿爐時，可能放1～2框個別型材(壁厚在2.0mm以下)同爐時效，時效工藝按隔熱型材工藝履行。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。 4、吊料入爐時，型材端頭與導風口把持在80～100mm內。 5、爐內溫度達到工藝請求溫度時，時效工每隔30分鐘用玻璃管測溫儀丈量爐內實際溫度，并做好原始記錄。 只有嚴格把控好如上每一時效環節，才干保障出廠的鋁型材產品的機能以及品質。

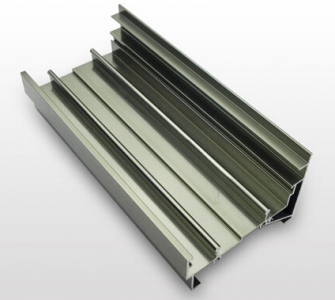

鋁型材名義裂紋缺點特點：鋁型材名義顯現縱向魚粼狀重復性間隔斷紋，重大的直接呈斷開分別狀。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。 鋁型材名義裂紋產生起因： （一）鋁型材擠壓系數過大，擠壓溫度過高（棒，筒，模三溫），擠壓速度再過快； （二）擠壓力不穩，忽高忽低，或多檔調速之間速差明顯，換檔時速度轉換突快； （三）鋁合金型材擠出時頭端上壓（沖壓）過快，尾端跑速或未減速，逝世區鋁大量的浸透； （四）棒的品質較差，棒內過燒，大晶粒，蓬松。壓余（V3鋁）過薄； （五）擠壓模具流速比重大失調設計制造不公道。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。 鋁型材名義裂紋消除辦法： （一）擠壓系數過大的型材可能放在小機臺生產，采取適合的擠壓比；另外擠壓三溫要嚴格按生產工藝請求把持，要采取適合的擠壓速度； （二）操作工精力集中，調速平穩，壓力不能或高或低，換檔時手動操作配合； （三）鋁型材停機印前端跟后端是逝世區或V3體積（鋁棒表層）鋁，雜質多，品質差，粘性不足，故型材頭尾端擠壓速度要放慢； （四）鋁棒名義要細膩清潔無油污，內部組織要達標，壓余畸形留（棒長的5%）； （五）擠壓模具設計者要設計制造流速均勻的及格模具。鋁合金型材工業中應用最廣泛的一類有色金屬結構材料，在航空、航天、汽車、機械制造、船舶，建筑，裝修。

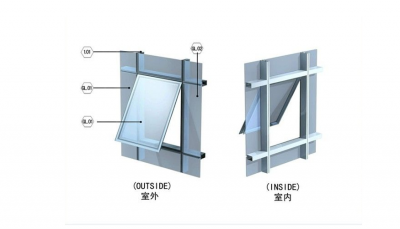

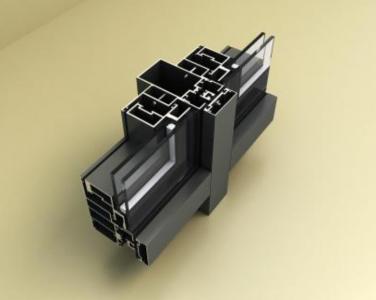

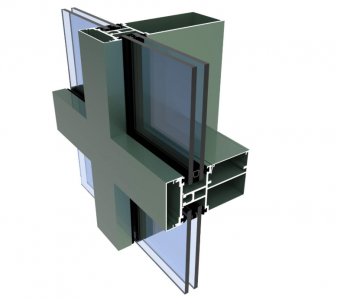

早在150年前(19世紀中葉)，由于資料和處理技術的限制，幕墻不能達到絕對的水密性、氣密性、抵御各種自然外力(如風、地震、空氣溫度)、熱物理因素(熱輻射、冷凝)、隔聲、防火等要求，因此，在建筑工程中采用了室內幕墻。 自20世紀50年代以來，由于施工數據和處理技術的敏捷發展，各類施工數據的開發，如各種密封劑的發明和其他隔聲防火填充數據的提出，很好地解決了幕墻周邊施工指標的要求，并逐漸成為當代外墻建筑裝飾的一種新趨勢。 如今，幕墻不僅廣泛應用于各種構筑物的外墻中，而且還被廣泛應用于通信室、電視演播室、機場(機場)、大車站、體育館、博物館、文化中心、賓館、商場等各種功能的內墻施工中，幕墻由支撐結構體系和面板組成，與主體結構相比具有一定的位移能力，不共享主結構的外部防護結構或裝飾結構。 未來，由于幕墻技術與科學技術的結合，為了響應全球節能減排的秩序，智能幕墻，如太陽能光伏幕墻、通風通道呼吸幕墻、感應風雨智能幕墻等，將展現建筑的奇異魅力。 雨漏幕墻應該有三個因素：間隙、水壓和風壓： 第一點： 幕墻氣象密封膠注膠質量差，造成膠體開裂、孔隙，有漏水現象。重要的是不按膠水工藝進行注膠，如注膠部位不干凈、膠縫深度過大、充填數據深度不同、厚度不符合要求、縫內注膠不密實、不均勻。單獨漏水密封。耐候性密封劑的質量也是膠接縫滲漏的原因之一。 第二點： 封邊、封頂等封閉部分不符合要求。建筑物幕墻由支撐結構體系和面板組成，與主體結構相比具有一定的位移能力，與主體結構的外部保護結構或裝飾結構不共用。如果封閉板與主水泥砂漿直接接觸，造成腐敗，不能達到應有的密封效果。必須使水翻回。 第3點： 開窗漏風漏水原因分析 1.當窗框與風機機架裝置不匹配、調整不當時，零件的加工尺寸誤差較大，裝配后，車架與風機之間存在較大的間隙，密封不嚴。 第二，密封膠帶的質量不合格，材料感覺功能差，彈性不好，耐老化，帶材規格和型號不符合圖紙要求，沒有密封效果。 3.滑撐、執手等五金配件品質拙劣.有的配件裝置位置偏差大，密封膠條下料長度不夠，或膠條搭接時焊接不牢，裝置后膠條緊縮，造成開啟局部密封失靈。設計上未考慮扇框上防水的細部結構，雨水直接進人防水膠條上，如滴水檐、泌水孔等細部設計。個別細部處理不到位，如框扇外露的螺絲孔洞跟較大的拼接縫隙未進行密封處理，從而成為漏水通道。

幕墻的按時檢查和維修 工程幕墻竣工驗收后，保修期為五年。有不符合質量要求，不能操作的，由工程承包單位負責維修。但是，人為損壞、自然災害或者意外災害造成的損壞，不屬于保修范圍。因此，在保修期內，使用單位應當與幕墻工程承包單位一起，每年進行一次全面檢查。此后，每五年進行一次全面檢查。 經過十年的使用，在耐老化最不利的位置進行了有機硅結構膠粘劑的粘接試驗。 2.1.及時檢查和維護玻璃幕墻 (1)當本發明的螺栓松動時，應擰緊或焊接，當本發明的連接器腐蝕消除時，應拆除銹蝕和漆器。 (2)當玻璃松動、脫落和損壞時，應及時修理或更換。 (3)密封膠和密封條脫落、老化或損壞時，應及時修復和更換。 (4)當幕墻部件和連接件被破壞，或連接件與主結構之間的錨松動或脫落時，應及時更換或采取措施予以加固和修復。 (五)五金脫落、損壞、阻塞時，應當更換修理。 (6)玻璃幕墻用于畸形時，應每隔一年進行一次全面檢查，玻璃、密封條、密封膠和結構硅橡膠密封膠應在不利位置檢查。 2.2.定期檢查和維護鋁幕墻 (1)當本發明的螺栓松動時，應擰緊或焊接，當本發明的連接器腐蝕消除時，應拆除銹蝕和漆器。 (2)發明鋁板空鼓時，起泡、標稱不均勻、帶有壓力和噴涂層損壞時，應及時修補或更換裂紋 (3)密封膠和密封條脫落或損壞時，應及時修復和更換。 (4)當幕墻部件和連接件被破壞，或連接件與主結構之間的錨松動或脫落時，應及時更換或采取措施予以加固和修復。 (五)五金脫落、損壞、阻塞時，應當更換修理。 (六)鋁幕墻遇臺風、地震、火災等自然災害時，應根據破壞程度對災后反應鋁幕墻進行全面檢查、修復和加固。 2.3.花崗巖石板幕墻的及時檢查和維護 (1)當本發明的螺栓松動時，應擰緊或焊接，當本發明的連接器腐蝕消除時，應拆除銹蝕和漆器。 (2)當花崗巖板出現脫落、斷裂或斷裂時，應及時修復或更換。 (3)當花崗巖板松動、移位和錯位時，應進一步檢查那里的金屬部件和連接器是否松動和損壞，以確保花崗巖板中的金屬部件和連接器的松動和失效。(3)當花崗巖板發明時，應進一步檢查花崗巖板的松動、位移和錯位。 (4)密封膠和密封條脫落或損壞時，應及時修復和更換。 (5)當幕墻部件和連接件損壞，或連接件與主結構之間的錨松動或脫落時，應及時更換或采取措施予以加固和修復。 (6)、當五金件有脫落，破壞或功能妨礙時，應進行調換跟修復。 幕墻的按期檢查與維修，除上述內容外，還應包含以下多少個名目： A、防火、防雷辦法是否畸形堅固； B、蕩滌裝置有無運行故障； C、活動部件是否機動，有無變形、破壞等。 幕墻的按期檢查與維修，宜由幕墻專業施工步隊進行，免得可能產生非通例操作而引起意外的事變，或必須由存在幕墻施工資質的操作人員進行。幕墻由結構框架與鑲嵌板材組成，不承擔主體結構載荷與作用的建筑圍護結構。

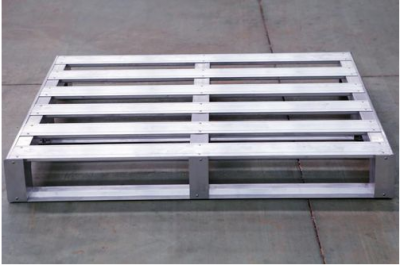

鋁型材利用類別 我們以前向各位介紹工業鋁型材時，個別地說建造業使用鋁型材較為普遍，但事實上，除了建造業較常用的鋁型材外，其他地區的實際工業鋁型材亦有廣泛的用途。"工業鋁型材是指除建筑門窗、幕墻、室內外裝飾、建筑結構外的所有鋁型材。如果您對工業鋁型材的使用感興趣，我們將在下面向您介紹。 工業鋁型材的使用是非常普遍和普遍的，它以保護環境、方便組裝和拆卸、節省時間和金錢而聞名。工業鋁型材是指除建筑門窗、幕墻、室內外裝飾和建筑結構外的所有鋁型材。工業鋁型材種類繁多，規格齊全，適用于各種機械設備的使用。不需要焊接，尺寸調整方便，結構易改變，尺寸公差要求嚴格，標稱精加工要求高，裝配作業方便快捷，生產率高，表面極化處理，防腐，無噴涂，美觀大方，可提高產品的附加值。由于市場需要大量使用這類產品，我們可能經常看到這種情況。適用于：生產線、裝配線操作臺、辦公室隔斷、屏風、工業圍欄、各種框架、展示架、貨架、機械防塵封蓋等。 工業鋁型材有很多用途嗎？如果你有其他常識需要理解，你可以聯系我們咨詢，也可以上網查閱相關信息。工業鋁型材是指除建筑門窗、幕墻、室內外裝飾和建筑結構以外的所有鋁型材。為了更好地為用戶服務。我們公司一直在改進自己的服務質量。相信我們會做得更好。

鋁型材加工及擠壓模具應注意的事項 在鋁型材生產過程中，我們需要對工業鋁型材加工進行深入的分析，首先，要了解鋁型材的每一步，鋁型材的使用比較普遍，在使用一些內置連接器時，我們也要使用工業鋁型材，在加工過程中我們要進行模具擠壓，這是模具成型的一個重要步驟，所以我們應該注意它的使用。工業鋁型材是指除建筑門窗、幕墻、室內外裝飾和建筑結構以外的所有鋁型材。 在鋁型材擠壓過程中，鋁型材擠壓模具是非常重要的一個環節。在擠壓模具時，要了解鋁型材的擠壓強度和焊接的工藝。保證強度和溫度，這樣我們才能保證鋁型材的完整性，提高鋁型材的質量。"工業鋁型材是指除門窗，幕墻，室內外裝飾和建筑結構用鋁型材外的所有鋁型材。未達到最終水平的個別不要采取焊接，因為焊接對模具壽命有重大影響。特別是工作帶的焊接，容易縮短壽命。對于型面速度的修復，采取慢的地方快速修復，而不是慢快的地方。在這一點上，在模具結構上減輕負擔，一定程度上可以保護它的生命。當然，提高修模水平以減少試模次數也是促進模具壽命的途徑之一。在模具炊具的加工過程中，要特別注意下料的過程，尤其是在一些螺絲孔或比較窩囊的地方，否則，很容易斷模。鋁型材擠壓模具搬運過程應小心，避免撞到工作帶等地方。模具入倉前，一定要清洗干凈，仔細深入檢查模具，是否有小裂紋和破損。 以上介紹了工業鋁型材加工擠壓模的注意事項，在生產中應不斷提高鋁型材加工技術，以保證擠壓模的變形。工業鋁型材是指除建筑門窗、幕墻、室內外裝飾及建筑結構外的所有鋁型材。

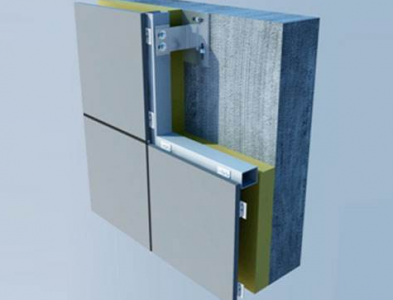

金屬幕墻是一種新型的幕墻形式，它將玻璃幕墻變成金屬幕墻。由于兩者有很大的區別，所以有必要區分設計和施工。金屬幕墻的工作能力很強，可能是任意變形，會使施工顯得更加美觀。因此，我得到了建筑工作者的喜愛。 用于金屬幕墻的數據有鋁復合板、鋁板蜂窩板、防火板、夾層絕緣鋁板、油漆鋼板等。 折疊式鋁復合板是通過在0的內外兩層加2-5毫米厚的聚乙烯或硬質聚乙烯泡沫板而形成的。鋁板厚5mm。鋼板表面涂覆氟碳樹脂涂層，形成一種硬質膜，使其附著力和耐久性很好，防腐效果也很好。門窗幕墻由面板和支撐結構體系(支撐裝置和支撐系統)組成，相對于主體結構具有一定的位移能力或變形能力，不承受主體結構的作用。這是一種常用的金屬幕墻板數據。 蜂窩鋁板是將蜂窩芯數據與兩個鋁板相鄰的蜂窩芯數據結合在一起的一種復合數據。蜂窩芯數據必須經過特殊處理，否則強度低，壽命短，從而縮短幕墻使用壽命，間接帶來迫害，因此蜂窩鋁板數量不多。 金屬夾芯防火板既具有防火功能，又可與金屬塑料復合板的力學功能相結合。它有許多用途，如舊房子煩人的外墻的建造和翻新，內墻裝飾信息和室內天花板，尤其適用于火災要求高的結構。 目前建筑材料很多，但材料的質量好壞。在選擇材料時，必須按照國家的標準選擇合格的材料，以保證幕墻的質量。施工也要嚴格按照國家標準進行。 金屬是一種輕質材料，它減少了建筑結構和基本荷載，為高層建筑提供了良好的前提。建筑幕墻由支撐結構體系和面板組成，與主體結構相比具有一定的位移能力，不共享主結構的外部防護結構或裝飾結構。幕墻由結構框架和嵌板組成，不承受主體結構的荷載和作用。本發明還具有隔熱、隔音、防水、防污等優點。無論是輸送裝置還是聚酯，都可以很容易地實現。維護成本低，使用壽命長，利用率和性價比高。

石幕墻單獨采用干掛裝置法，由于干掛絕對濕漿成本略高，但也有一些優點。幕墻由結構框架和嵌板組成，不承擔主體結構的荷載和作用。干掛保險堅固性高，不易脫落，較高的墻體是干掛。外墻濕貼易出現平底鍋-堿現象，影響幕墻的外觀。濕漿的防凍融作用也很差，在凍土地區容易出現問題。 石幕墻裝飾有以下優點： 1.天然物質，明亮水晶，堅固永恒，高貴典雅 二、抗凍性：在潮濕的條件下，石頭能在不明顯破壞的情況下抵抗凍融，這一作用稱為抗凍作用。巖石孔隙中的水分在零下20：00解凍，孔隙中的水膨脹比原始體積大1≤10。如果巖石無法抵抗膨脹所產生的力量，它就會顯示出破壞的景象。 3.抗壓強度：由于礦物成分、晶體厚度、水泥材料的均勻性、荷載面積、荷載效應和劈裂角等因素的影響，石材的抗壓強度會有所不同。如果其馀部位相同，通常晶體顆粒較小，相互粘結，強度較高。 石幕墻也有它的缺點： 1.大型石材做高層外墻施工有許多重大危險，在建筑行業招標尚未完全規范，許多石材幕墻工程都是中標成本最低的，有個別分包，所以便宜中標，為了不虧本偷工減料，使石墻的保險難以保障。門窗幕墻由面板和支撐結構體系(支撐裝置和支撐系統)組成，相對于主體結構具有一定的能力或變形能力，不承擔主體結構的作用。 二、在設計中存在著不規范的行為，許多設計院對幕墻不熟悉，只在圖紙上展示什么幕墻，沒有考慮到實際情況。有些石幕墻是由獲獎幕墻公司自行設計的，有的設計機構要求建筑師認真檢查，但大多數設計院都通過了情況審查，設計不合格。 3.石幕墻火災機可能很差，特別是在高層建筑中，個別火災是在室內點燃的，建筑物內的火災會使不銹鋼板和金屬結構的溫度升高，使鋼軟化，失去強度，石板從高層就會形成板巖"雨"，不僅對行人造成危險，而且會給消防和滅火造成困難。幕墻由結構框架和鑲嵌板組成，不承受主體結構的荷載和作用。
